T-11500全自動卡片貼標機機械和電眼調整總結

發布者：高臻智能     時間：2019-12-06

T-11500全自動卡片貼標機機械和電眼調整總結

　　T-11500全自動卡片貼標機是現代包裝設備比較先進的一款機型,具有貼標精度高、無氣泡，可更換多種不同貼標頭針對不同產品工作，廣泛應用于電子、五金、塑膠、化工等行業。為了減少操作錯誤帶來的麻煩，我們接下來會講解這臺設備的操作設置方法。

　　一、機械調整

　　1. 導向機構：導向機構調整，根據產品的大小，前后移動導向條，保證產品在輸送過程中不跑位，調整以產品能順利通過，兩邊偏移不超過0.5mm為宜。

　　2. 覆標機構

　　2.1 覆標機構調整，將覆標機構與輸送帶調整平行，保證在產品上的受力均勻，同時應該保證標簽剝離后沿著覆標滾輪貼附到產品上，保證貼標位置的穩定性。　　

　　2.2 覆標滾輪的高度應以產品能順利送過為宜。

　　3. 貼標頭：每個調整，需松開相應的鎖緊螺絲，調好后，鎖緊螺絲?？赏ㄟ^(guò)手輪進行上下、前后位調整；可以水平調整機構進行旋轉調整，實現貼標位置的調節。

　　4. 剝標板：剝標板調整，擰松剝標板連接機構上的7字把手，剝標板可擺動一定角度，匹配產品的需要。在不同厚度，材質的標簽中，有可能要進行角度的調整來達到標簽的順利剝離。

　　二、電眼調整：本設備配置2套電眼，分別為測物電眼和測標電眼，根據產品檢測和標簽檢測需要進行調整。

　　1. 位置調整：通過電眼架，可進行前后、高低位置調整，以適應不同的產品和標簽。調整方法參考機械機構介紹部分。　　

　　2. 電眼設置：本貼標頭標準配置為帝斯槽型電眼，可選配其他款式的測標電眼，也可選配測物電眼。

　　2.1 測標電眼：用來檢測標簽的（在這里僅作為說明之用，不代表是本機器的配置）。

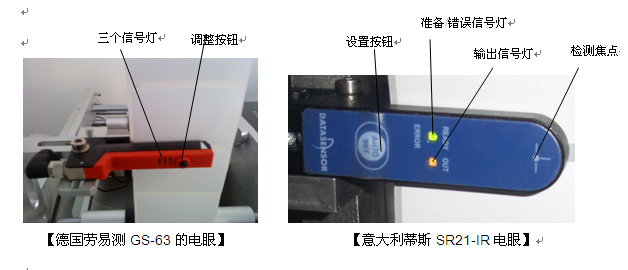

　　2.1.1勞易測GS-63電眼的調整：

　　?工作原理說明：根據厚度的不同來識別標簽之間的縫隙。（通過光線穿透沒有標簽的地方與不穿透有標簽的地方來識別）適用于紙質的標簽或者其他有一定厚度的標簽。

　　 三個信號燈說明：綠色信號燈：電源燈　

　　                 黃色信號燈：識別狀態燈（ 黃燈亮起，表示有信號輸出）

　　                 紅色信號燈：出錯或警告等燈

　　 調整按鈕：用于設置不同標簽的檢測。

　  電眼使用的方法：　?

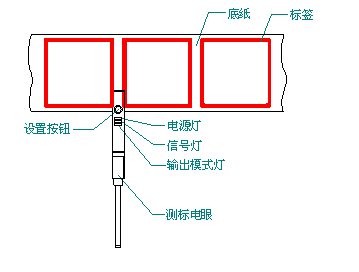

　　1)將標簽穿過電眼U型槽，如下圖所示?！?/span>

　　2)如果拉動標簽，黃色信號燈會在標簽與標簽間的間隔中亮起，在有標簽的地方熄滅，這時就表示正常，可以直接使用?！?/span>

　　3)當黃色信號燈是常亮或者常滅的情況下，就需要重新設置電眼?！　?/span>

　　4)電眼設置方法如下：

　　a.將標簽穿過電眼的U型槽，如下圖所示?！　?/span>

　　b.將有標簽的地方置于電眼的槽里面，持續按住調整按鈕3秒鐘左右，可以看到電眼的黃色信號燈閃爍，然后松開按鈕，將沒有標簽的地方（只有標簽的底紙）置于電眼槽內，持續按住調整按鈕8秒鐘，然后松開按鈕，此時，設置完成?！　?/span>

　　c.將標簽在電眼槽內拉動，可以看到有標簽的地方黃色信號燈熄滅，在標簽與標簽的間隔處，黃色信號燈亮起。

　　2.1.2意大利蒂斯SR21-IR電眼的調整：

　　工作原理：屬于槽型電眼，通過穿透光量的強弱判別有無標簽，適用于底紙材質和標簽材質不同的標簽?！?/span>

　?檢測原理：槽型電眼一側發射光束，另一側進行接收，當中間有標簽時，接收光量發生變化，通過設定臨界值，進行有無標簽的辨別。

　　設置方法：

　　a.當“READY”燈亮的時候，把標簽放在電眼焦點中間，來回拉動標簽，如輸出信號燈【"OUT"】有變化，電眼處于工作狀態，可直接使用?！?/span>

　　b.短按自動設置按鈕【“AUTO SET”】，綠燈和黃燈熄滅，電眼捕捉介質信號，此時不可移動標簽，直到綠燈快速閃動為止。　　

　　c.當綠燈閃亮的時候，把第二種介質放入到電眼焦點位置?！　?/span>

　　d.短按“AUTO SET”，綠燈熄滅，電眼開始捕捉第二種介質信號，此時不可移動標簽，直到綠燈持續亮起?！　?/span>

　　e.來回移動標簽，在兩種介質分解地方，輸出信號燈亮起，電眼設置完畢。　　

　　f.“READY”持續亮，表示電眼以可以在兩種介質的切換情況下使用。

　　2.2 測物電眼：（在這里僅作說明之用，并不代表客戶所購買機型配置）　　

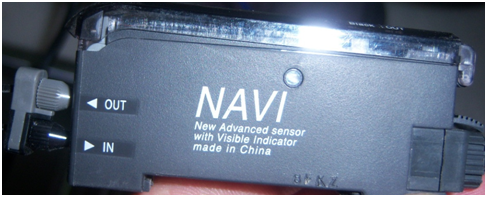

　　2.2.1 FX-301系列電眼接線方法：測物電眼必須保證正確的安裝才能使用，“IN”連黑線，“OUT”連銀色線，如下圖所示?！　?/span>

【 FX-301系列電眼】

　　2.2.2測物電眼檢測原理：測物電眼是根據光反射量辨別物體。電眼發出光照射到物體，物體會反射一定量的光回電眼，當物體反射的光量達到設定值時，電眼信號變化，發出信號到控制系統?！　?/span>

　　2.2.3 狀態切換：按“MODE/CANCEL”鍵，綠色燈在“RUN”、“TEACH”、“ADJ”、“L/D”、“TIMER”、“PRO”數個檔之間切換，指示不同的工作狀態。

　　?“RUN”表示運行狀態；　　

　　?“TEACH”為教學狀態；　　

　　?“ADJ”為調節狀態；　　

　　?“L/D”為升降信號狀態；　　

　　?“PUSH”鍵按下去為確認，左右撥動為微調功能。

　　2.2.4 測物電眼設置：

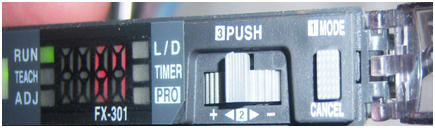

　　a. 在沒有產品在工位上的前提下，打開電眼放大器透明蓋，按“MODE/CANCEL”鍵，調到“TEACH”檔，數顯框顯示一個數值，此數值為空白信號，如下圖中的“67”，數值穩定后，按“PUSH”鍵確認?！　?/span>

　　b.然后將產品放到貼標的工位上，靠緊左邊定位桿，觀察位置，通過調整定位桿的位置來達到標簽在產品上的指定位置。　　

　　c.標簽位置調整好后，可以看到數顯框中顯示另外一個數值，此數值為檢測到產品時的信號，如“1900”，穩定后，按“PUSH”鍵確認。完成后，數顯框中顯示GOOD的提示，按“MODE/CANCEL”鍵返回“RUN”運行狀態?！　?/span>

　　d.調到“ADJ”檔，顯示框中顯示的數值=空白信號+（檢測信號-空白信號）/2，系統默認此值為臨界值，即信號值大于臨界值，則默認為有物體，小于臨界值，默認為無物體。信號反饋到PLC，發出相應的指令。臨界值可調整，通過左右撥動“PUSH”的左右鍵，增大或減少數值，改變臨界值（一般不需要調整），然后按“PUSH”鍵確認?！?/span>

　　e. 按“MODE/CANCEL”鍵，調回到“RUN”運行狀態（任何的設置完成后都要返回到“RUN”運行狀態）。　　

　　f.把透明蓋合上，設置結束。　　

　　g.當產品放到貼標工位時，測物電眼檢測到信號，反饋到PLC，PLC發出指令后，貼標機相關部件開始運行工作。

【 FX-301系列電眼】
